QS-FX-M 风向传感器  金属
分享到:
QS-FX-M 风向传感器  金属
市场价: 0.0
价格:
0.00
购买数量:

外型规格

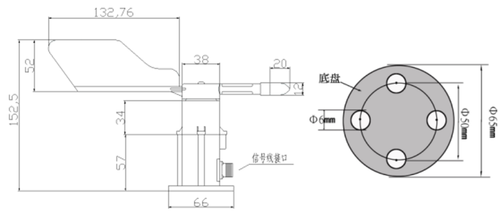

外型小巧轻便,美观坚固,便于携带和组装,风向标形状设计合理,对自然界大气风向具有准确的定位作用。规格如下图:


材质

采用金属材质,有防雨防腐蚀抗老化、坚固耐用等优点。


功能特点

◆体积小,重量轻,野外携带安装极为方便防水防震结构设计,可在野外全天候使用

检测精度高,系统采用低功耗环保节能设计数字处理技术

 ◆量程宽,稳定性好

◆数据信息显示线性度好,信号传输距离长,抗外界干扰能力强

技术参数

·测量范围0--360度: (0.4V,4MA对应0度,北的方向)

   ·负载能力:小于600欧 一般建议250

▲ 电压型:

输入电压: 7V24V  DC

输出信号:0.42V

风向值=(输出电压-0.4/16*360

▲ 电流型:

输入电压:12V24 V  DC

输出信号: 420mA

风向值=(输出电流-4/16*360

485型:

输入电压:7V24 V  DC

通信协议:Modbus-RTU

固定方式

采用法兰安装方法,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Φ66mm,在Φ50mm的圆周上开四个均Φ6mm的安装孔(见本册第3页外型规格底盘图),使用螺栓将其紧紧固定在支架上,使整套仪器保持在

最佳水平度,确保风向数据的准确性,法兰连接使用方便,能够承受较大的压力



适用范围

该传感器可测量室外环境中的风向,可以测量以标签北为起点的0-360度的自然界风向,具有很高的性价比。该仪器广泛用于环保气象农业林业水利建筑科研及教学等领域。
